U-образная хлебная труба (ПНД)
U-образная хлебная труба имеет верхний и нижний каналы для воздуха и воды. Горизонтальные трубы в сочетании с вертикальными образуют водораспределительную систему малого сопротивления, обеспечивающую равномерное распределение воды и воздуха и устойчивость к давлению без деформаций. Шаг отверстий регулируется по требованию. Материал — ПНД или нержавеющая сталь. Применяется в системах водоснабжения, повторного использования воды и доочистки сточных вод в скорых фильтрах с интенсивной промывкой и угольных фильтрах.
Описание
маркер
Введение в продукт

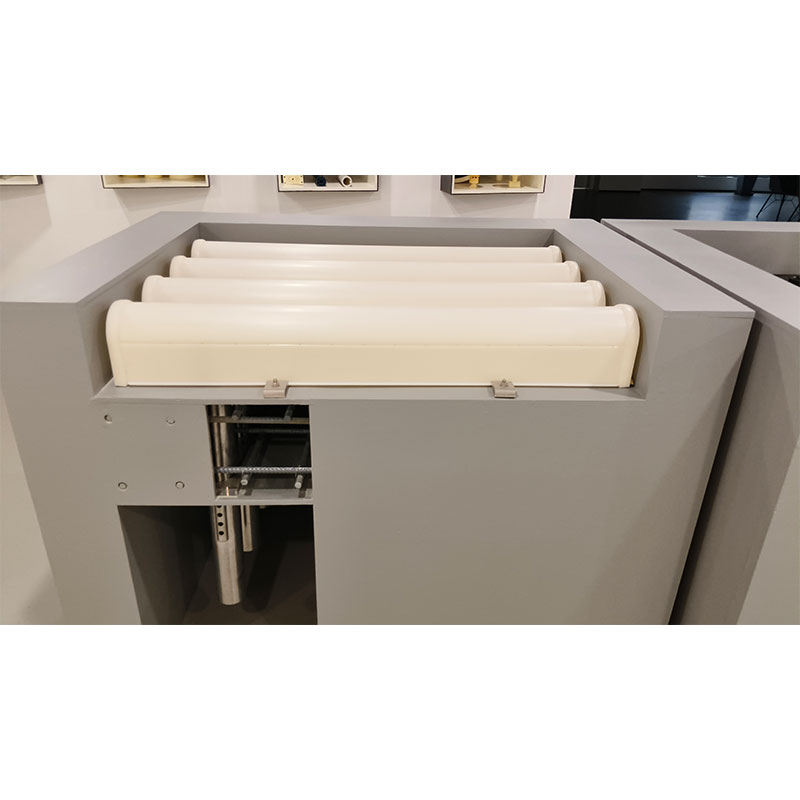

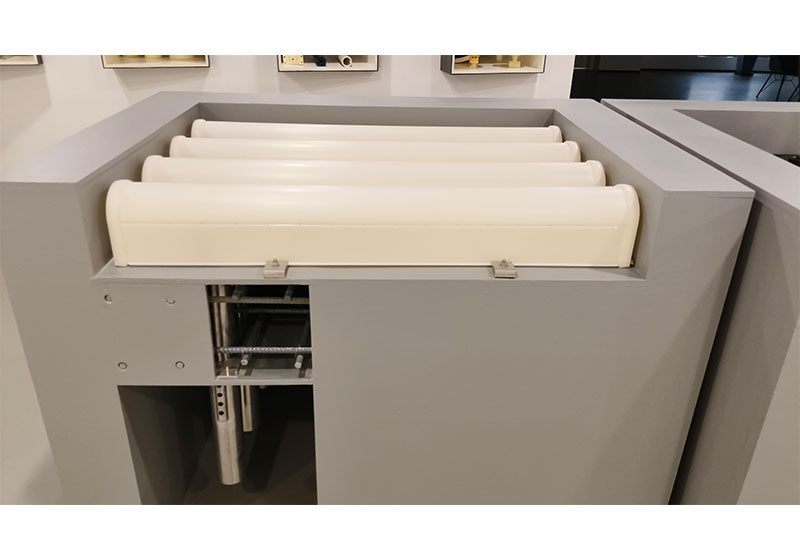

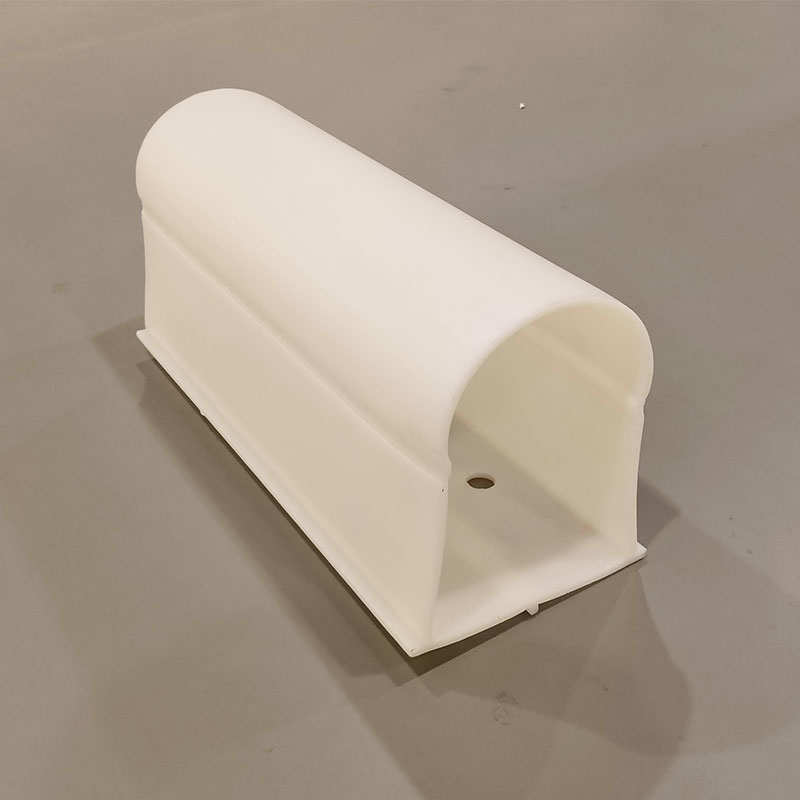

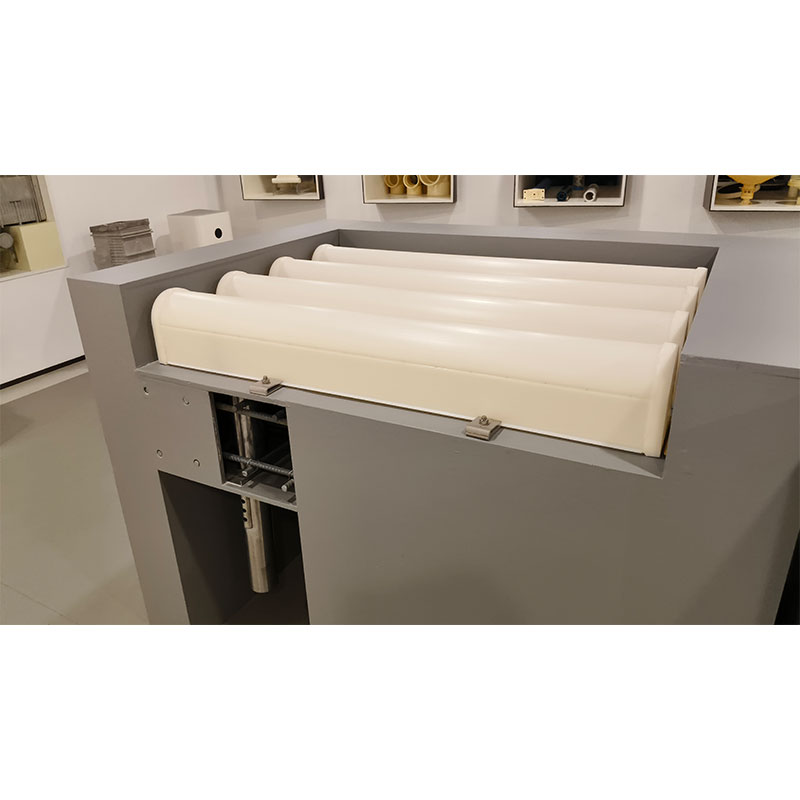

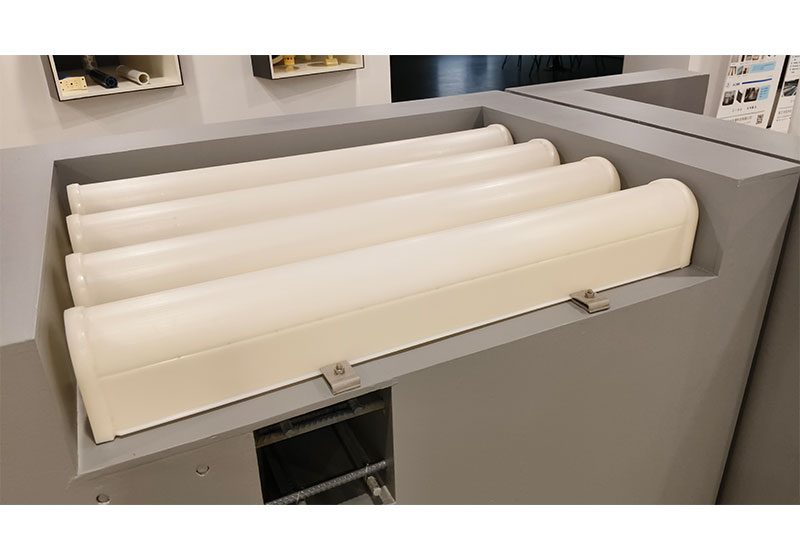

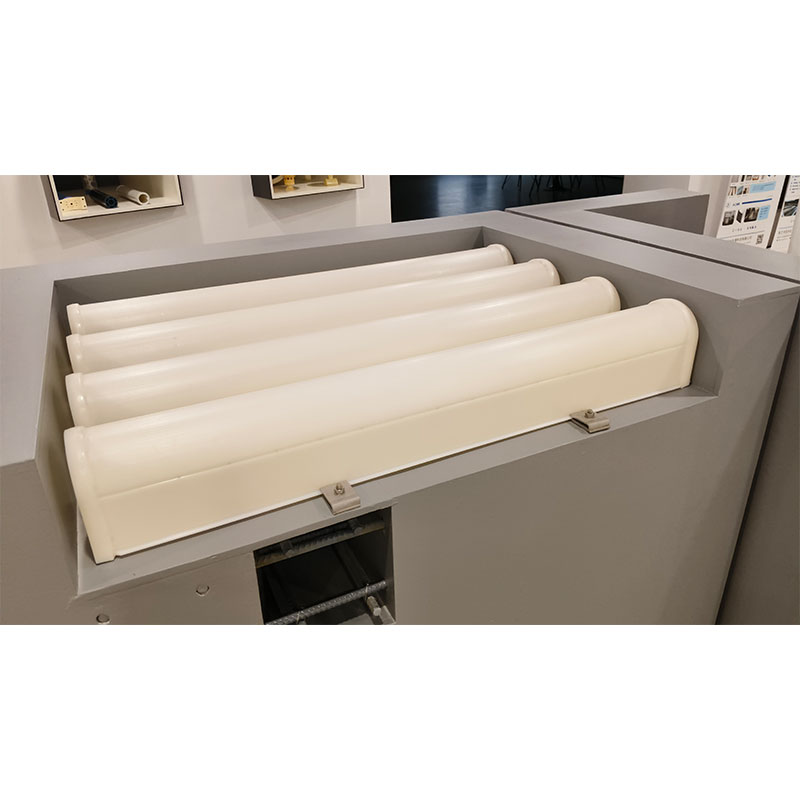

Горизонтальная водораспределительная и воздухораспределительная труба имеет форму, напоминающую батон хлеба, полая внутри, закрытая с обоих концов. Поперечное сечение — полукруглое в верхней части и прямоугольное в нижней: верхняя полукруглая часть служит пространством для распределения воздуха, нижняя прямоугольная часть — пространством для распределения воды. В донной части хлебной трубы предусмотрены отверстия для распределения воды, отверстия для распределения воздуха расположены с обеих сторон трубы, а в верхней части выполнены отверстия для выпуска воздуха. Точное расположение отверстий обеспечивает равномерное распределение воды и воздуха при обратной промывке фильтра, достигая требуемого качества очистки фильтрующей загрузки. Воздушные отверстия гарантируют формирование воздушной подушки внутри трубы и равномерное распределение воздуха обратной промывки; водяные отверстия обеспечивают равномерное распределение входящей и выходящей воды. Шаг отверстий для распределения воды и воздуха на хлебной трубе может быть спроектирован в соответствии с расчётными требованиями — различной скорости потока в отверстиях соответствуют различные расстояния между ними. Материал вертикальных труб для распределения воды и воздуха — ПНД или нержавеющая сталь. Верхний конец вертикальной водораспределительной трубы входит внутрь горизонтальной водораспределительной трубы на 20 мм. Верхний конец вертикальной воздухораспределительной трубы имеет отверстие и входит внутрь горизонтальной водораспределительной трубы на глубину 110 мм; нижний конец трубы заглушён, в нём выполнены 4 отверстия для входа воздуха, а на отметке верха плиты — отверстие для выпуска воздуха. Оба конца вертикальной водораспределительной трубы не заглушены, а в верхнем конце воздухораспределительной трубы выполнено одно круглое отверстие для создания достаточных потерь напора, что способствует формированию воздушной подушки в сборно-распределительном канале фильтра и обеспечивает равномерное распределение воздуха при обратной промывке.
Особенности

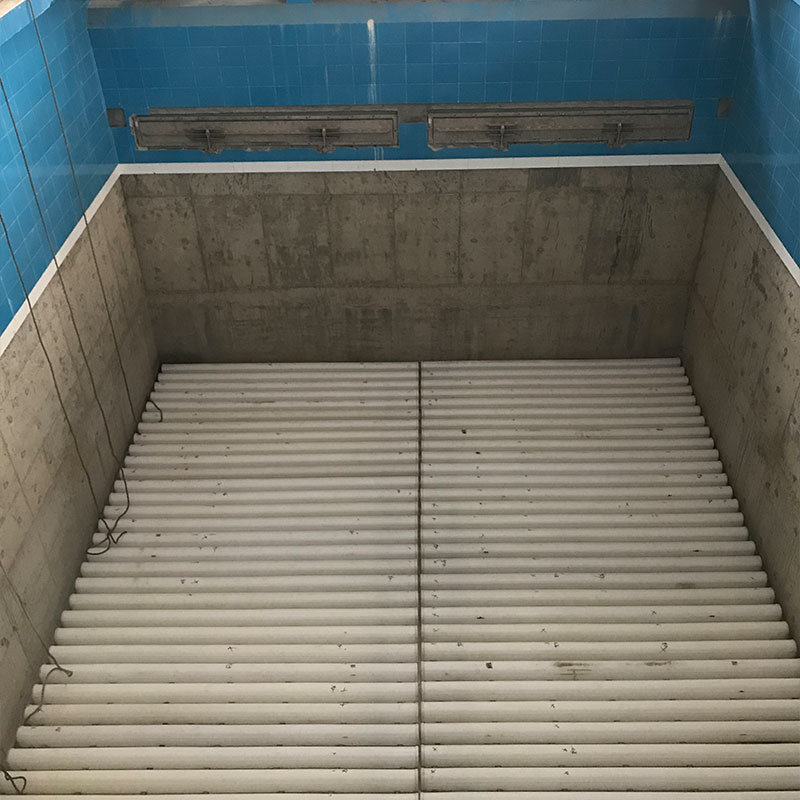

Водораспределительная и воздухораспределительная система типа «хлебная труба» относится к категории систем малого сопротивления и отличается уникальной двухслойной конструкцией с верхним и нижним слоями для распределения воздуха и воды. Система состоит из горизонтальных водораспределительных и воздухораспределительных труб, вертикальных водораспределительных труб и вертикальных воздухораспределительных труб. Благодаря такой конструктивной особенности равномерность распределения воды и воздуха в скорых фильтрах превосходит аналогичный показатель фильтров, использующих другие типы водораспределительных систем малого сопротивления. Горизонтальные трубы имеют гладкую и ровную внутреннюю и наружную поверхность, толщина стенки соответствует проектным требованиям и равномерна по длине, трубы обладают хорошей прямолинейностью и значительной жёсткостью. При первичной загрузке фильтра фильтрующим материалом и при ремонтном опорожнении фильтра горизонтальные водораспределительные и воздухораспределительные трубы способны выдерживать давление, создаваемое вышележащим фильтрующим материалом и поддерживающим слоем, без каких-либо деформаций и повреждений.
Область применения U-образных фильтровальных труб
Водораспределительная и воздухораспределительная система типа «хлебная труба» применяется в угольных фильтрах и скорых фильтрах с интенсивной промывкой при очистке городских и промышленных вод, доочистке сточных вод, а также в проектах повторного использования воды.
