Монолитная фильтровальная плита и регулируемые дренажные колпачки
Система распределения воздуха и воды является важнейшей составной частью фильтра с водовоздушной промывкой. Равномерность распределения воздуха и воды напрямую влияет не только на эффективность обратной промывки, но и на распределение и чистоту фильтрующего слоя, на качество фильтрования и, в конечном счёте, на эффективность работы фильтра и эксплуатационные затраты.
Описание
маркер
Введение в продукт
Система распределения воздуха и воды является важнейшей составной частью фильтра с водовоздушной промывкой. Равномерность распределения воздуха и воды напрямую влияет не только на эффективность обратной промывки, но и на распределение и чистоту фильтрующего слоя, на качество фильтрования и, в конечном счёте, на эффективность работы фильтра и эксплуатационные затраты.
В технологии водовоздушной промывки ключевым условием равномерного распределения воздуха и воды является выравнивание дренажных колпачков, а предпосылкой для их выравнивания служит ровность поверхности фильтровальной плиты. Поэтому в «Правилах проектирования фильтров с водовоздушной промывкой» установлено, что отклонение по горизонтали отдельной плиты малого размера должно составлять ±2 мм, а отклонение по горизонтали поверхности плит в пределах одной секции фильтра не должно превышать 5 мм. Однако на практике при строительстве и заводском изготовлении плит контроль качества зачастую не соответствует предъявляемым требованиям: горизонтальная заливка не обеспечивает необходимой ровности плит, вертикальная заливка не гарантирует равномерной прочности, а также существует риск недостаточной герметичности швов между плитами.
На основе рыночного спроса и многолетнего производственного опыта, а также изучения и освоения передовых зарубежных технологий наша компания разработала и внедрила новые монолитные фильтровальные плиты и регулируемые дренажные колпачки, защищённые национальным патентом. Данная технология производства высоко ценится проектировщиками и специалистами. Она уже применена в системах распределения воды и воздуха более чем на тысяче объектов водоснабжения и в аэрируемых биофильтрах для очистки сточных вод в Китае и за рубежом, демонстрируя высокое соотношение цены и качества. Широко применяется в V-образных фильтрах, скорых фильтрах, сифонных фильтрах, биофильтрах, озоно-угольных фильтрах и других типах фильтров.
Конструкция

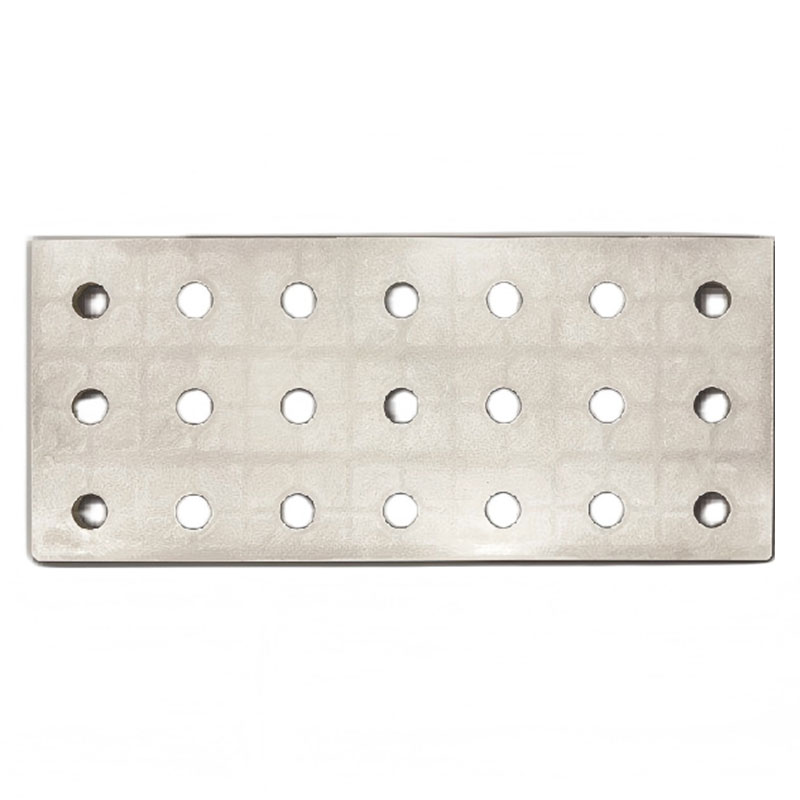

Опалубка для монолитной фильтровальной плиты
Нижняя опалубка монолитной бетонной фильтровальной плиты представляет собой специальную высокопрочную рифлёную плиту из пищевого пластика, изготовленную за один цикл, что обеспечивает прочность опалубки при бетонировании. В опалубке предусмотрены круглые отверстия с шейками для фиксации закладных втулок длинностебельных дренажных колпачков.

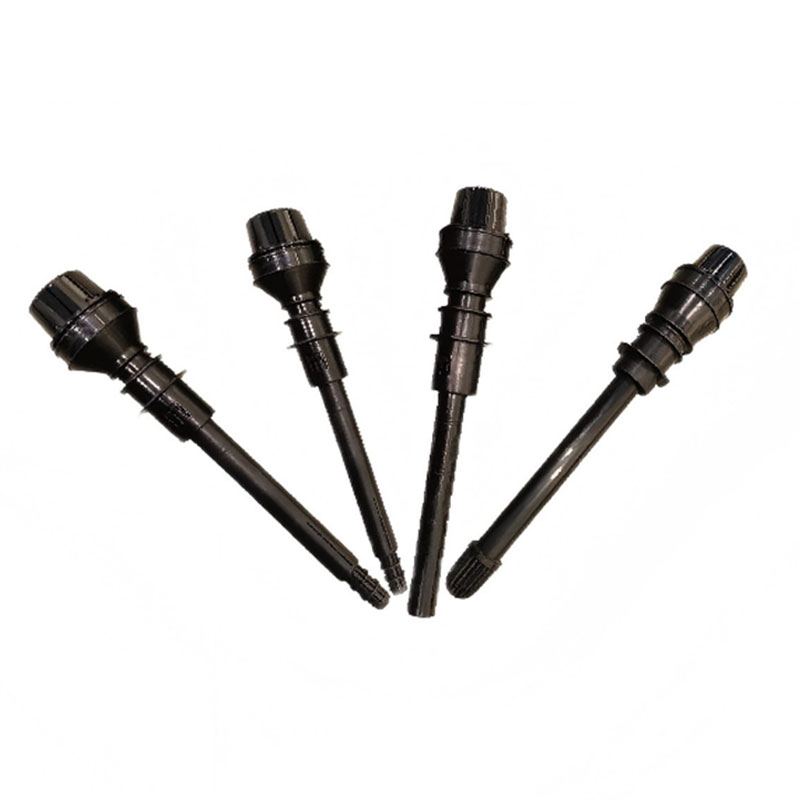

Регулируемый дренажный колпачок
Регулируемый дренажный колпачок состоит из закладной втулки, фильтровального стержня и фильтрующего колпачка. На закладной втулке имеются фиксирующие штифты для крепления к опалубке. На фильтровальном стержне предусмотрена регулировочная резьба, позволяющая перемещать его вверх и вниз; имеются регулировочные лепестки, которые взаимодействуют с противосъёмными планками внутри закладной втулки, что позволяет контролировать точность регулировки стержня и фиксировать его положение.
Особенности
Монолитная бетонная фильтровальная плита без швов исключает недостатки традиционной технологии сборных малогабаритных бетонных плит, при которой неплотные швы между плитами приводят к утечкам воздуха и воды и даже к просыпанию песка, что нарушает нормальную эксплуатацию.
Поскольку горизонтальность воздухозаборных отверстий дренажных колпачков обеспечивается регулировкой самих колпачков, контрольные показатели монолитной бетонной фильтровальной плиты приближаются к обычным строительным допускам: отклонение по горизонтали в пределах одной секции фильтра может составлять ±10 мм. Это упрощает технологию строительства, повышает степень механизации работ, сокращает сроки строительства, снижает стоимость и повышает безопасность и удобство производства работ.
Регулируемый длинностебельный дренажный колпачок для водовоздушной промывки обладает регулировкой по двум параметрам: во-первых, фильтровальный стержень может перемещаться вверх и вниз в диапазоне 0–50 мм, при этом горизонтальность воздухозаборных отверстий обеспечивается регулировкой стержня с погрешностью плоскости ±0,4 мм; во-вторых, фильтрующий колпачок может быть заменён на изделия серии с различной площадью щелей, что позволяет изменять коэффициент перфорации фильтра при той же конфигурации колпачков.
